浮球式液位控制器

        本控制器适用于多种容器内液体的液位,或两种液体的界面控制。当液位或界面到达上下切换值时,控制器的输出信号可用作控制或报警。控制器与调节(如气动薄膜调节阀)配套,可供自动调节用。
        控制器不适用于对黄铜材料有较强腐蚀作用以及含有导磁杂质的介质。
UQK-01
UQK-03


◇ 原理介绍:
   本控制器由互为隔离的浮球组和触头组两大部分组成。当被测液位(界面)升高或降低时,浮球1随之升降,从而其端部的磁钢2上下摆动,通过磁力推斥安装在外壳3内相同磁极的磁钢4上下摆动,其另一端的动触头5便与静触头1-1及2-2接通式断开(参见图一)。
   浮球随液位升降时,只有当其处于动作范围上、下两个最大位置时,控制器才会发出信号,而在升降动作过程中,并无信号产生。

◇ 基本性能:
型 号
工作压力
MPa
介质温度
控制范围
mm
整定方式
安装方式
材料
重量
kg
浮球
外壳、盖
其余
UQK-01
≤1
≤150
14
不可调
水平
不锈钢
1Cr18Ni9
增强塑料
(玻璃纤维
填充)
46
UQK-02
25550
有级调整
UQK-03
81000
无级调整
垂直

◇ 电性能:
电  源
触点容量
AC 220V
200 VA
DC 110V
150 W

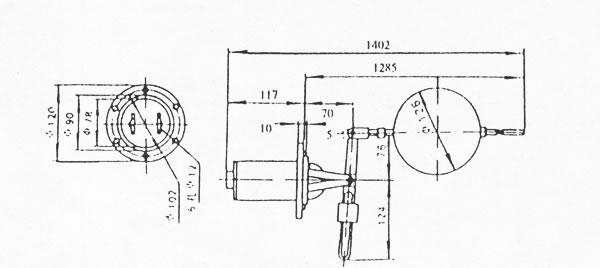

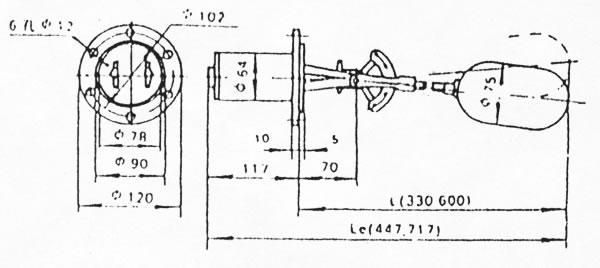

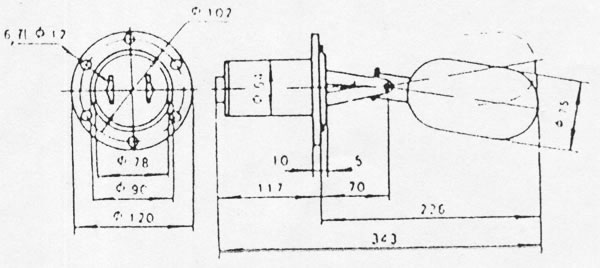

◇ 外形尺寸:

UQK-01

UQK-02

UQK-03

◇ 安装与使用:
     UQK型浮球液位控制器采用非标准凸面法兰与被控容量相连接。用户在安装时应根据图示凸面法兰尺寸配置相应的凸缘B。

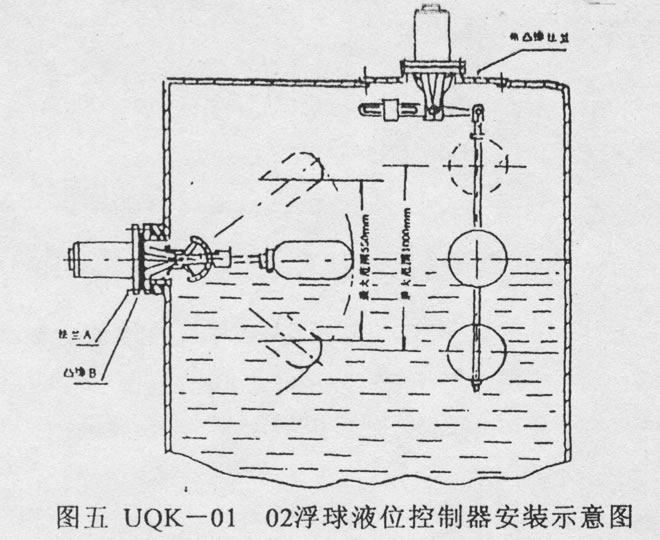

     UQK-01和UQK-02型为水平方向安装方式,而UQK-03型则为垂直方向安装方式。(参阅图五)
    其中:法兰A为控制器外壳上的非标准凸面安装法兰,尺寸如图六所示。
    凸面B为被控容器与法兰A的非标准连接件,用户根据图示尺寸相应配置。凸缘与被控容器连接时,应注意凸缘上6-M10方向。
     UQK-03型,因其浮球直径大于法兰孔直径,故安装时,容器盖应可拆装。

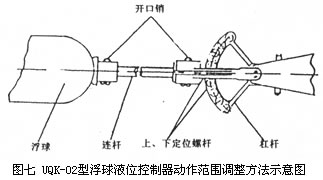

     UQK-02型的动作范围的整定为有级调整,最大值为550mm。动作范围调整方法:调节扇形杠杆上的上、下两定位螺钉的相对位置(改变浮球摆动角)或拆下开口销接换不同长度的连杆(改变浮球摆动半径),即可实现。

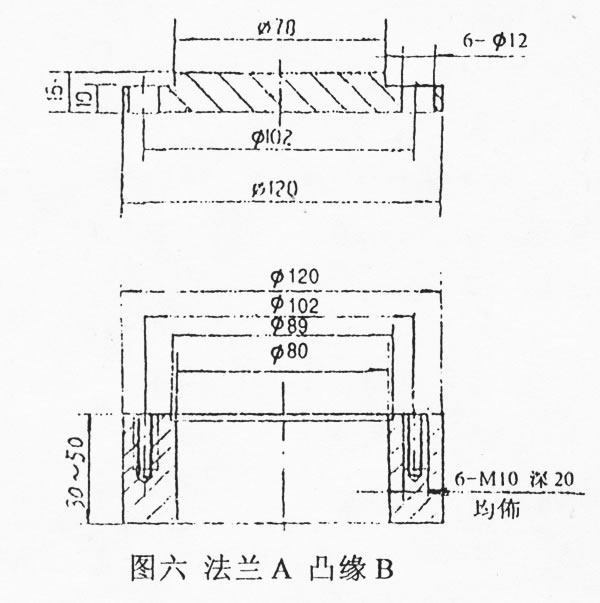

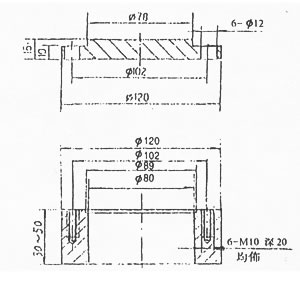

图六 法兰A 凸缘B

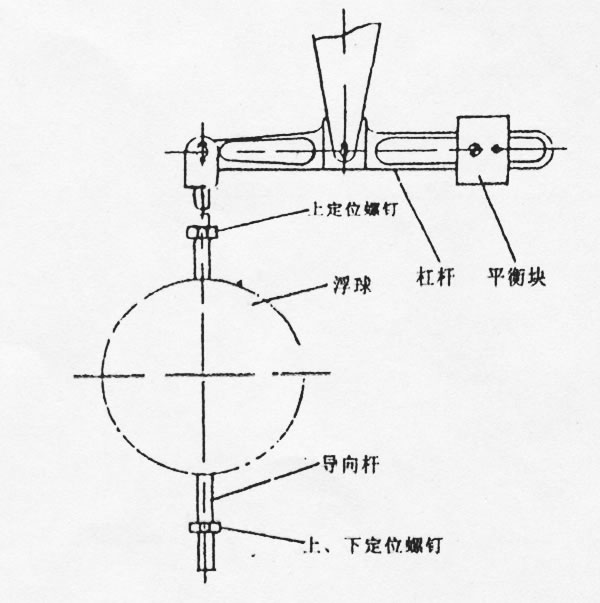

图八 UQK-03型浮球液位控制器动作范围调整方法示意图

◇ 注意事项:
  控制器属非防水型结构、不宜在室外露天场合使用。
  接地(一般可按于法兰上)应可靠以确保用电安全。
  被控介质不应有导电磁杂志且液面波动频率不能太大。
  使用中的仪器应定期检查。
  控制器自出厂之日起保用十八个月。凡属产品质量问题,本厂负责及时维修或更换。
