D500/6T
多值温度控制器
        可用于腐蚀性介质。
特点：
        1、1～3组微动开关的切换值可分别设定。
        2、设定值范围广。

单刀双掷微动开关作用过程：
接线端C-NO：压力上升至上切换值时接通。
接线端C-NC：压力上升至上切换值时断开。


◇ 主要技术性能：开关元件：微动开关1-3组外壳防护等级：IP65 环境温度：-30～90℃ 抗振性能：20m/s²	重复性误差：≤3% 触点容量：AC 220V 6A（阻性） Pmax=600VA

◇ 规格：

设定值调节范围 ℃	切换差不大于 ℃	最大允许温度 ℃	压力传感器材料		重量 kg	外形尺寸
			外壳	传感元件		一设定	二设定	三设定
-30……40	5	70	1Cr18Ni9Ti 不锈钢	316L 不锈钢波纹管	2	109101911 109101912 109101913 109101914 109101915	109101921 109101922 109101923 109101924 109101925	109101931 109101932 109101933 109101934 109101935
10……75		95
60……165		190
160……280		320
-30……350	14	370

注：需二组及二组以上设定值控制，请在合同上注明。
最终技术参数以企标为准。

◇ 设定值的调整：

    [例]：选用设定值调节范围为10℃～75℃的控制器，要求一组微动开关当温度下降至30℃（下切换值）发出触点信号，另一组微动开关当温度上升至70℃（上切换值）发出触点信号，即采用二组微动开关设定控制值，其操作步骤如下：
    1. 将产品温包浸入恒温槽内。
    2. 打开罩壳，将电缆穿过电缆接口接入端子板中，电缆另一头接上二组指示灯。
    3. 将温度加至30℃，此值可从标准温度计中读出。然后逆时针旋转设定值调节螺钉1(调节螺钉1、2先后顺序任意选择)，使设定值由大变小，直至开关触点在30℃处切换。再将温度加至70℃，同样此值可从标准温度计中读出。再顺时针旋转设定值调节螺钉2，使设定值由小变大，直至开关触点在70℃处切换。
    应注意：第二个设定值的设定将对第一个已设定好的设定值略有影响(特别当二个设定值相差较大时)故应再次重复对第一个设定值作微调，使其设定在预期的设定值上。
    4. 调节恒温槽内的温度，使温度在10℃～75℃范围内来回变化，检验温度下降时，一组触点的切换值是否为30℃和温度上升时另一组触点的切换值是否为70℃。
    注：如采用三组微动开关，分别设定三个不同的控制值，则其中最高设定值应选用3号微动开关(中间一组微动开关)，其操作步骤同上。

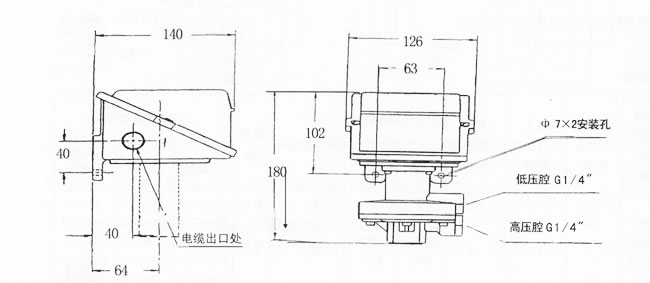

◇ 外形及安装尺寸: 单位：mm

◇ 选用和安装：

     ● 选用控制器，最好使预定的设定值位于控制器设定值调节范围的中间部分。一般为调节范围的20%-80%。
     ● 控制器若要安装在室外时，应给予足够的防护，以免受环境温度的剧烈变化，阳光直接辐射，腐蚀性气体或水的渗入。
     ● 安装电缆时，并将电缆引入处的压紧螺母拧紧，以免电缆松动并有效防止水流等液体的渗入。
     ● 通断电流不能大于触点容量。
     ● 安装（或拆卸）控制器时要特别注意：避免毛细管弯折。

◇ 附件：
接口螺纹为M20×1.5的密封式温包保护套（带铜锁紧螺钉）材质：1Gr18Ni9Ti
1、螺纹件 2、垫圈 3、密封圈 4、锁紧螺钉
