D500/6DD
多值差压控制器(一~三设定值)

        可用于气体、液体等介质,设定值调节范围0.002~0.7Mpa。
特点:
        1~3组微动开关的切换值可分别设定。

单刀双掷微动开关作用过程:
        接线端C-NO:压力上升至上切换值时接通。
        接线端C-NC:压力上升至上切换值时断开。


◇ 主要技术性能:
   工作粘度:<1×10-3m2/s
   开关元件:微动开关1-3组
   外壳防护等级:IP65
   环境温度:-10~55℃
   介质温度:-10~90℃


抗振性能:10m/s2
重复性误差:≤2%
触点容量:Vmax=380VAC Imax=6A(阻性)
          Pmax=600VA

◇ 规  格:
设定值
调节范围 Mpa
(Kpa
切换差
不大于
Kpa
最大
允许压力
Mpa
开关切换次数
次/分
压力传感器材料
接口
内螺纹
重量
kg
外形尺寸
外壳
膜片
一设定
二设定
三设定
(2……20)
0.02……0.1
0.03……0.25
0.07…….7
1.8
6
7
12
1.5
10
ZL104
铸铝
丁腈橡胶
膜片
G1/4"
2.0
53000711
53000712
53000713
53000714
53000721
53000722
53000723
53000724
53000731
53000732
53000733
53000734
    在实际工作中,即使短暂的压力峰值也不能超过此值。
   ● 为使控制器能取得最佳效果,用户在使用前应模拟实际工况进行调试。
   ● 选用控制器,最好使预定的设定值位于控制器设定值调节范围的中间部分。一般为调节愤怒为的20%-80%。
   注:需二组及二组以上设定值控制,请在合同上注明。

◇ 设定值的调整:
    [例]:选用设定值调节范围为0.020.1Mpa的控制器,要求一组微动开关当压力下降至0.05Mpa(下切换值)发出触点信号,另一组微动开关当压力上升至0.09Mpa(上切换值)发出触点信号,即采用二组微动开关设定控制值,其操作步骤如下:
    1. 用扳手夹持传感器的平面部分,将压力校验器的压力源螺纹接头旋入控制器高压腔内。
    2. 打开罩壳,将电缆穿过电缆接口接入端子板中,电缆另一头接上二组指示灯。
    3. 将压力加至0.05Mpa,此值可从标准压力计中读出。然后逆时针旋转设定值调节螺钉1(调节螺钉1、2先后顺序任意选择),使设定值由大变小,直至开关触点在0.05Mpa处切换。再将压力加至0.09Mpa,同样此值可从标准压力计中读出。再顺时针旋转设定值调节螺钉2,使设定值由小变大,直至开关触点在0.09Mp处切换。
    应注意:第二个设定值的设定将对第一个已设定好的设定值略有影响(特别当二个设定值相差较大时)故应再次重复对第一个设定值作微调,使其设定在预期的设定值上。
    4. 调节压力校验器的压力,使压力在0-0.1Mpa范围内来回变化,检验压力下降时,一组触点的切换值是否为0.05Mpa和压力上升时另一组触点的切换值是否为0.09Mpa。
    注:如采用三组微动开关,分别设定三个不同的控制值,则其中最高设定值应选用3号微动开关(中间一组微动开关),其操作步骤同上。

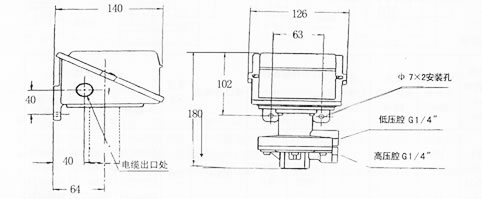

◇ 外形及安装尺寸:                                                                        单位:mm
