YPK-50
压力控制器

    YPK-50压力控制器采用膜片式的传感器。可用于对不锈钢、铸铁或耐油橡胶无腐蚀作用的蒸汽等气林介质和液体介质。控制器的设定值可调,调节范围0--20kPa。

单刀双掷微动开关作用过程:
    接线端1-3:压力下降至下切换值时接通。
    接线端1-2:压力下降至下切换值时断开。


◇ 主要技术性能:
   环境温度:-25~55℃
   外壳防护等级:IP40
   重复性误差:见规格表
   安装位置:允许从垂直状态向各方向倾斜10o ,但是要避免振动。
   触点容量:AC 380V 3A(阻性)   DC 220V 2.5A(阻性)

◇ 规  格:
  切换差可调
序 号
设定值调节范围 kPa
切换差调节范围 kPa
设定值误差 kPa
重复性误差 kPa
1
0……2.5
0.5……1
±0.1
0.16
2
0……5
0.8……2
±0.2
0.32
3
0……10
1.1……3.5
±0.4
0.6
4
-0……20
1.6……6
±.8
1
注:指针指示值为下切换值,设定值调节范围为下切换值调节范围。

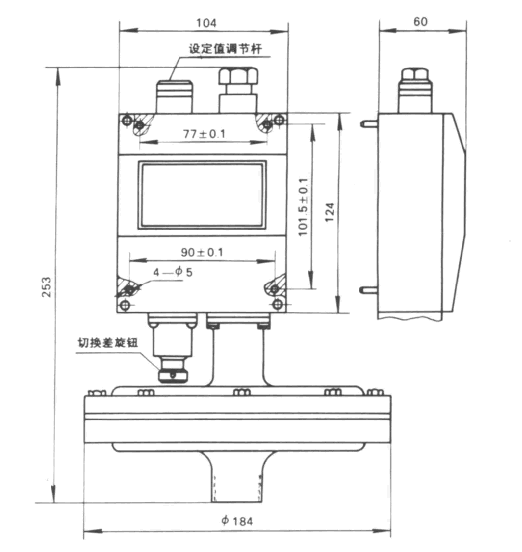

◇ 外形尺寸:
 如下图所示:将密封垫圈(3)套连接头(1)的一端上,然后将接头(1)放入波纹薄膜室(4)的螺纹接口中并用螺纹套(2)拧紧,用橡皮管或塑料管套在接头(1)的另一端上,被控压介质由橡皮管进入波纹薄膜室(4)内。
 安装结束后应检查安装是否正确妥当。
 将仪表盖拧好接通电源。

1、接头
2、螺纹套
3、密封垫圈
4、波纹薄膜室


◇ 设定值的调整:
   压力控制器的设定值调整步骤,举例说明如下:
    [例1]:选用05kPa规格的控制器,要求控制一气体介质压力保持在34kPa,其操作步骤如下:
    1.1 将控制器的开关接线端子接入控制回路中。(接1.3端子则降压接通,升压断开),将被控气体导入控制器接口中。
    1.2 旋动调节杆使指针指示3kPa。
    1.3 接通电源,使气体压力上升。反复调整切换差旋钮,使压力上升到4kPa时控制器开关切换。

◇ 安装:
     ● 打开仪表盖,将控制器垂直安装在船壁或仪表板上,在安装和使用中严禁用手拨动或工具碰撞拨臂,以免仪表性能变化。
     ● 取下调节器的锁紧螺帽,借助于螺丝刀旋动调节杆,使指针指在需要控制的压力值上,然后将取下的锁紧螺帽按原位拧紧。
     ● 旋动切换差旋钮以取得需要的切换差值。
