YWK-150
压力控制器

    YWK-150压力控制器采用不锈钢膜片式传感器,可用于空气、气体等中性气体和润滑油,轻燃油等液体介质。控制器的设定值可调,调节范围-0.1……4Mpa。
特点:
    本控制器是超小型设计。


◇ 主要技术性能:
   抗震性:100m/s2
   耐压:150%
   介质温度:-25~80℃
   工作粘度:<1×10-3m2/s

工作环境温度:-25~55℃
触点容量:AC 220V 3A(阻性)

使用寿命:105

◇ 规  格:
  切换差可调
序号
设定值调节范围
MPa
切换差不大于
MPa
设定值误差
MPa
重复性误差
MPa
备  注
1
-0.1……0
0.0065
±0.004
0.002
被控介质对
黄 铜、
1Cr18Ni9Ti不锈钢、
丁腈橡胶
无腐蚀作用
2
0……0.1
0.006
±0.004
0.002
3
0……0.2
0.01
±0.008
0.004
4
0……0.3
0.025
±0.012
0.006
5
0……0.5
0.03
±0.02
0.01
6
0……0.8
0.07
±0.032
0.016
7
0……1
0.075
±0.04
0.02
8
0……1.5
0.1
±0.06
0.03
9
0……2
0.12
±0.08
0.04
10
0……3
0.15
±0.12
0.06
11
0……4
0.25
±0.16
0.08

◇ 设定值的调整:
    压力控制器的设定值调整步骤,举例说明如下:
    [例]:选用00.8MPa规格的控制器,要求将压力上升至0.4MPa发出触点信号,其操作步骤如下:
     1、松开紧定螺钉
     2、将压力加至0.4MPa,此值可从标准压力计中读出。
     3、顺时针旋转设定值调节螺母,直至开关触点在0.4MPa处切换。
     4、调节压力校验器的压力在0.4MPa上下来回变化,检验压力上升时触点切换值是否是0.4MPa,
        此值即为要设定的上切换值,其对应的下切换值应是0.4MPa减去切换差0.04MPa(左右),
        即为0.36MPa(左右)。

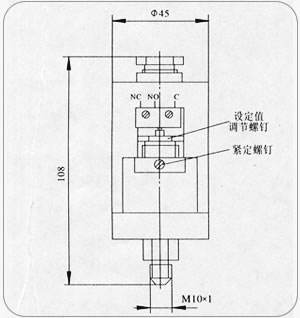

◇ 外形及安装尺寸: ◇ 注意事项:
    ● 打开控制器盖时,请勿旋动内部的螺钉或拨弄内部零件。
     ● 控制器设定值为下切换值。设定值调节范围即下切换值的调节范围。
     ● 调试时压力请勿超过最大允许压力。
     ● 周围环境应无腐蚀性气体。
     ● 控制器自出厂之日起保用十八个月,凡属产品质量问题,本厂负责及时维修或更换。
