YPK-10

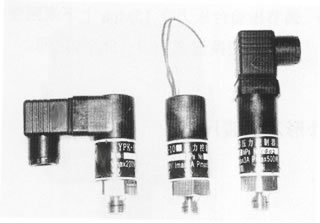

高压控制器(开关)

        本控制器采用膜片式传感器,耐高压,使用寿命长,结构紧凑,体积小。由于控制器采用特殊的传感器结构,解决了活塞式控制器漏油问题。


◇ 主要技术性能:
   环境温度:-25~80℃
   外壳防护等级:IP65
   重复性误差:小于2%
   与传感器接触的介质温度:0~80℃
   抗震性能:max 40m/s2
   触点容量:AC 220V 3A 500W(阻性)
   使用寿命:1×105
   重量:0.23kg

      单刀双掷微动开关作用过程:
      接线端1-3:
      压力上升至上切换值时接通。
      接线端1-2:
      压力上升至上切换值时断开。

◇ 规  格:
  切换差不可调
压力控制范围 Mpa
切换差不大于 Mpa
最大允许压力 Mpa
与介质接触材料
0035……0.17
0.015……0.03
3.5
20钢
丁腈橡胶

1Cr18Ni9Ti
氟橡胶
0.1……0.5
0.035……0.07
60
0.35……1
0.07……0.14
60
1……4.5
0.27……0.4
60
3.5……12
0.8……1.4
60
7……24
1.9……3
60
17……42
3.6……5
60

◇ 设定值的调整:
    [例]:选用724Mpa范围的控制器,要求将压力下降至15Mpa(下切换值)发出触点信号,其操作步骤如下:
    将产品旋入压力校验台的螺纹口中,按实际工作压力对产品施加2分钟的压力后,方可进行设定。
    1. 将万用表接到输出插座上。
    2. 旋下控制器顶上的螺钉
    3. 将压力加至15Mpa,此值可从标准压力计中读出。
    4. 用3mm内六角螺钉扳手,顺时针旋动设定值调节
    5. 螺内六角槽,使设定值由小变大,直至开关触点在15Mpa处切换。
    6. 调节压验台压力在15Mpa上下来回变化,检验压力下降时是否是15Mpa,此值即为设定的下切换值,其对应上切换值在16.9~18Mpa之间。

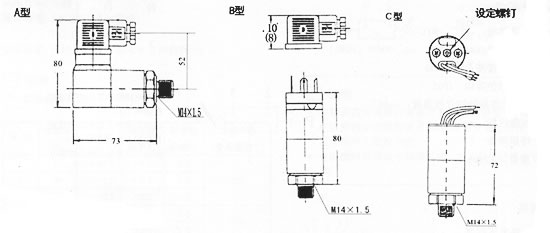

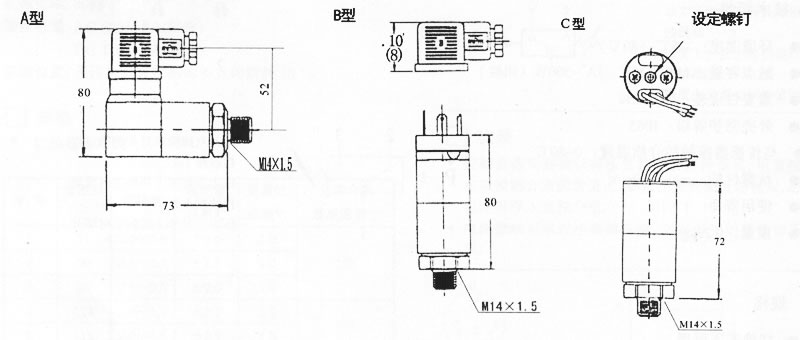

◇ 外形尺寸:                                                                               单位:mm

◇ 选用和调整:
     ● 选用控制器,最好使预定的设定值位于控制器设定值调节范围的中间部分。一般为调节范围的20%-80%。
     ● 控制器若要安装在室外时,应给予足够的防护,以免受环境温度的剧烈变化,阳光直接辐射,腐蚀性气体或水的渗入。
     ● 通断电流不能大于触点容量。
     ● 安装(或拆卸)控制器时要特别注意,安装接头不能和壳体发生相对转动。
