LKB-01
靶式流量控制器

    LKB-01靶式流量控制器采用靶式传感器。可用于水冷却系统或其他流体回路。控制器的设定值可调。


◇ 主要技术性能:
   环境温度:5~40℃
   安装位置:外壳上箭头与水流方向一致,控制器前需要有10D(管径)长度的导向直管道。
   安装管道:1-6"
   耐 压:1.6MPa
   触点容量:AC 250V    3A(阻性)
             转换触点1付(有常开和常闭)
   介质温度范围:5~80℃

◇ 规  格:
单位:升/分
管道与靶配用
流量调节范围
切换差
重复性误差
管道直径
靶  号
1"
1#
20……48
8
1.1
1 1/4"
1#
34……100
10
2.6
1 1/2"
1#
65……160
14
3.8
2"
1#
120……280
26
6.4
* 2 1/2"
1#
210……550
18
* 3"
1#
380……750
20
2"
2#
40……140
18
4.0
* 2 1/2"
2#
110……340
15
* 3"
2#
180……470
18
* 4"
2#
350……920
20
* 3"
3#
115……220
20
* 4"
3#
210……590
20
* 5"
3#
380……1200
40
* 6"
3#
550……1800
80

注:
  1、“*”号数据为参考数据
  2、流量调节范围:指下切换值调节范围,即流量减少时引起开关触点切换的设定值调节范围。
  3、4#、5# 靶可以用于更大直径的管道。


◇ 特性曲线:流量(升/分)
1"管道
2"管道
3"管道

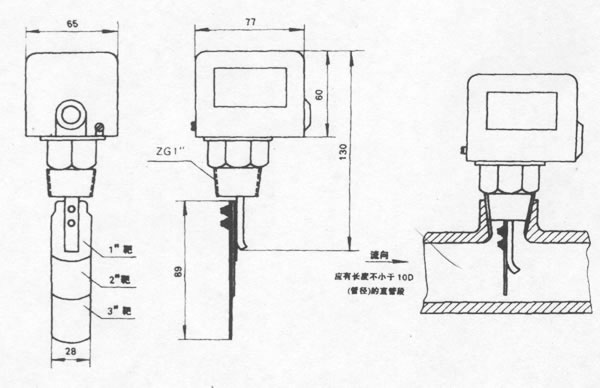

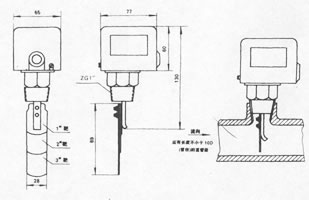

◇ 外形及安装尺寸:

◇ 附件:
   1#5# 靶片各一片,M3×8螺钉2只,Ф3垫圈2只,Ф3弹簧垫圈2只。
