高压控制器(开关)

    本控制器为直顶式结构方式,传感器采用膜片和活塞的组合形式,可用于中性或腐蚀性气体和液体介质。设定值范围可调,调节范围0.02-42Mpa。切换差不可调。

单刀双掷微动开关作用过程:
    接线端C-NO:压力上升至上切换值时接通。
    接线端C-NC:压力上升至上切换值时断开。


◇ 主要技术性能:

工作粘度:< 400m2/s
    开关元件:微动开关
    环境温度:-555°C
    介质温度:090°C
    外壳防护等级:IP 65
    触点容量:AC 380V 6A(阻性)Pmax=600VA
    抗振性能: 20m/s2
    重复性误差:≤2%
    安装方式:压力接口垂直向下

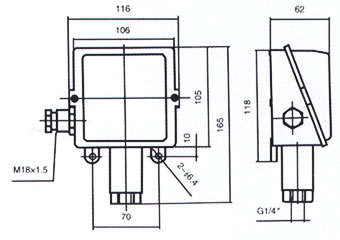

◇ 外形及安装尺寸:

◇ 规  格:
设定值
调节范围 Mpa
切换差
Mpa
最大
工作压力*
开关切换次数
次/分
压力传感器材料
接口
内螺纹
重量
kg
外壳
膜片
活塞
0.01……0.17
0.017
2.8Mpa
20
1Cr18Ti9i
不锈钢
316L
1Cr18Ti9i
不锈钢
G1/4"
1
0.04……0.5
0.05
28Mpa
0.08……1
0.1
0.3……4.5
0.45
1.0……12
1.2
1.6……24
2.4
48Mpa
3.0……42
4.2

◇ 控制器的调整:
    [例]:选用设定值范围为1.012Mpa的控制器,要求将压力下降至6Mpa(下切换值)发出触点信号,其操作步骤如下:
    1. 将产品旋入压力校验台的螺纹接口上。
    2. 打开盖板,将电缆穿过电缆接口接入微动开关的端子上(注意不得松动微动开关)。电缆另一头接上万用表。
    3. 将压力加至6Mpa
    4. 顺时针调节六角螺母,使设定值由小变大,直至开关触点在6Mpa处切换。
    5. 调节压力校验台的压力使压力在6Mpa处来回变化,检验触点的上切换值是6Mpa加上切换差

◇ 选用和调整:
     ● 选用控制器,最好使预定的设定值位于控制器设定值调节范围的中间部分。一般为调节范围的20%-80%。
     ● 控制器若要安装在室外时,应给予足够的防护,以免受环境温度的剧烈变化,阳光直接辐射,腐蚀性气体或水的渗入。
     ● 安装电缆时,应将电缆引入处的压紧螺母拧紧,以免电缆松动并有效防止水流等液体的渗入。
     ● 通断电流不能大于触点容量。
     ● 安装(或拆卸)控制器时要特别注意:安装(或拆卸)必须用扳手夹持传感器的平面部分,绝对防止传感器与开关壳体发生相对转动。
